WINSTA^® MIDI系列是插拔式电气安装领域的经典产品，这一系列的产品种类最为繁多（插头/插座，卡装连接器，分接器，预装电缆的连接器等等），它的防插错装置和颜色都适用于标准的安装应用。单独可配置的防插错编码针为您提供额外的安全保障。所有组件均具有防手指触电保护，因此可以进行带电插拔。连接器上即可手动操作又可工具操作的锁定机构为插拔提供了可靠的连接。最大可接导线截面积为4mm²，额定电压 250/400 V，额定电流 25A。WINSTA^® MIDI系列的产品是WINSTA^®系统的核心，它比其它系列的产品具有更为丰富的产品种类。

产品广泛用于楼宇安装，尤其适用于现代化的功能性建筑；普通照明及安全灯具；轨道车辆；造船业等。

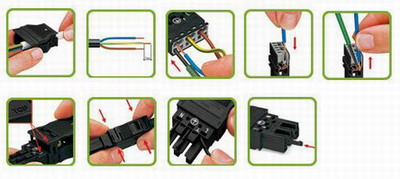

· 我们建议接线前先将护线盒拔出，完成接线后再把护线盒安装上。

· 电缆外皮剥线长度 = 55mm

   剥线长度 = 9mm

   PE线突出长度 = 7mm

· 使用螺丝刀（刀口宽度为 2.5mm）开启弹簧接线位，将剥好绝缘皮的导线插到底。

· 连接硬导线可直接插入。

· 拆下导线先用螺丝刀（刀口宽度为2.5mm）开启弹簧夹持机构，后再将导线拔出。

· 在插头/插座连接器上安装护线盒。注意护线盒上的“TOP”标志应与连接器上的“TOP”标志相对应。

· 将护线盒的底座和上盖卡扣在一起。

· 插座上的防插错编码针可以方便的扭断或切下。

· 将防插错编码针插入插头的相应位置（编码针的断面端朝前）并一直插到底。



涉及产品系列：770、771
